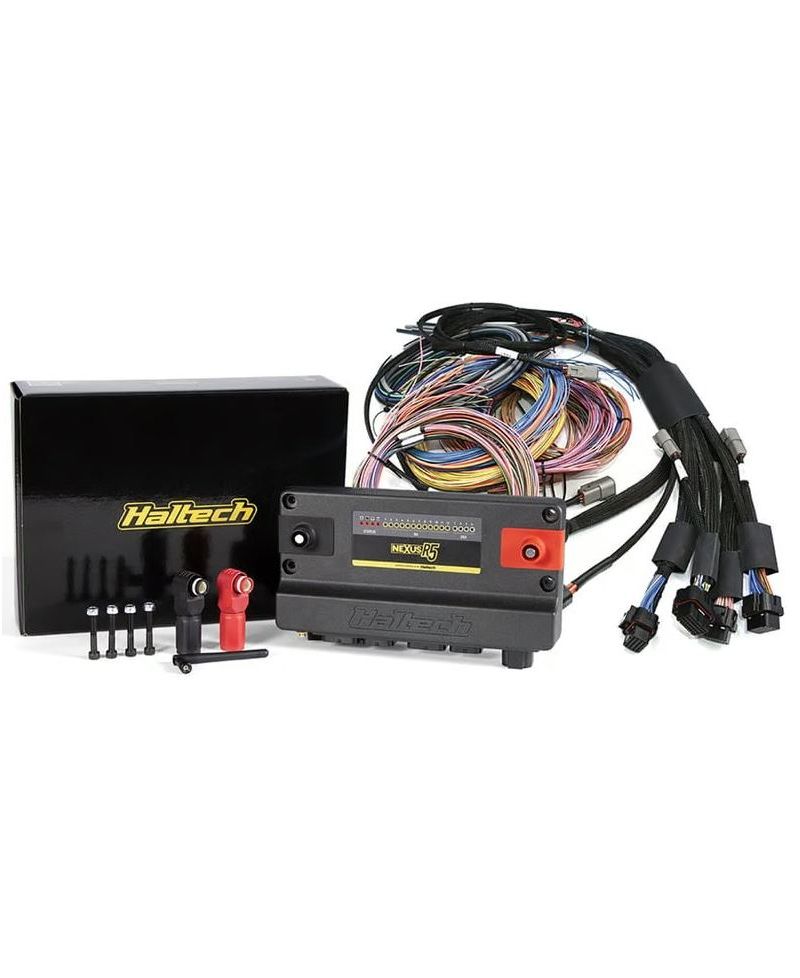

NEXUS R5 VCU & KIT FAISCEAU UNIVERSEL 2.5M - HALTECH

Caractéristiques:

Marque: Haltech

Référence: HT-195200

Gamme: Nexus S-Series

Longueur: 2.5M

Téléchargez le guide d'installation dans l'onglet pièce jointe



Spécifications:

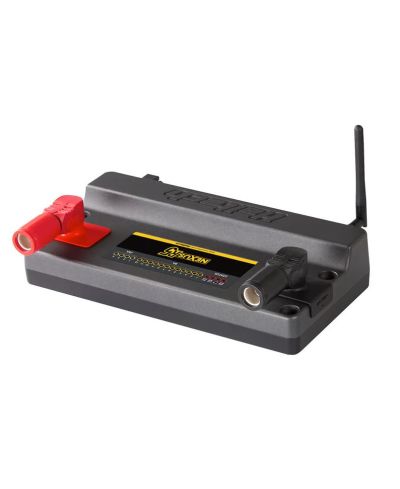

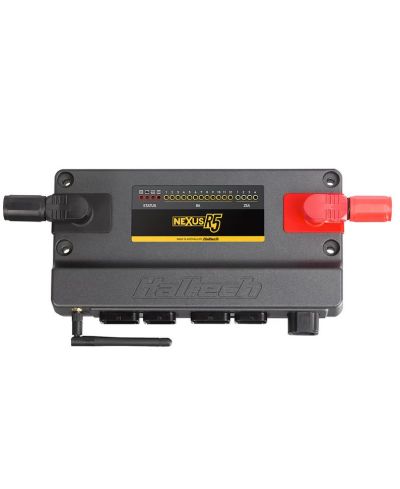

Nexus R5

Le Nexus R5 combine les fonctionnalités d’un module de distribution de puissance, d’un enregistreur de données, d’un contrôleur large bande double canal et d’un système de gestion moteur de dernière génération dans une seule unité puissante appelée VCU (Vehicle Control Unit).

• 4 sorties push-pull 25A (continu) compatibles PWM jusqu’à 5 kHz
  (alimentation injecteurs, bobines, transbrake, ventilateur, pompe à carburant, etc.)
• 12 sorties High Side 8A (continu) compatibles PWM basse fréquence (200 Hz)
  (capteurs, solénoïdes NOS, etc.)
• 18 drivers injecteurs Peak/Hold
  (utilisables également comme sorties Low Side)
• 12 sorties allumage basse intensité
  (utilisables également comme sorties Low Side)
• 8 sorties Low Side pilotables PWM (DPO)
• 4 sorties push-pull / pont en H 8A compatibles PWM
  (idéales pour papillon électronique DBW)
• 23 entrées analogiques 0-5V avec redondance pour papillon électronique et pull-up 5V commutable
• Entrées Trigger et Home différentielles avec seuils réglables et filtres anti-parasites
• 10 entrées synchrones pulsées avec détection zéro crossing ou seuils ajustables
  (capteurs AAC, fréquence ou analogiques 0-5V)
• 2 contrôleurs wideband intégrés compatibles NTK et LSU4.9
• 3 ports CAN avec terminaison commutable
• Enregistrement de données intégré jusqu’à 300 canaux à 1 ms (1 kHz) avec 512 Mo de mémoire interne

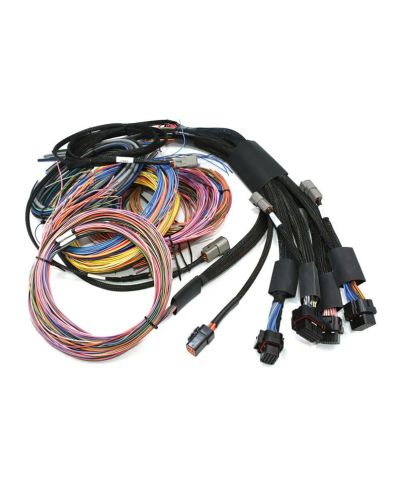

Faisceau:

Idéal pour les véhicules de compétition, swaps moteur et projets de câblage sur mesure, le faisceau universel Wire-in dispose de connecteurs ECU préinstallés d’un côté et de fils non terminés de l’autre.

Tous les fils sont codés par couleur et clairement identifiés afin de simplifier le processus d’installation et d’éviter toute confusion lors du câblage.

Il suffit de connecter votre ECU Haltech Nexus R5 VCU au faisceau, de suivre le schéma électrique fourni, de charger votre cartographie de base, et le système est prêt à fonctionner.

Le schéma de câblage détaillé est accompagné du manuel complet du VCU et du logiciel, disponibles sur la clé USB fournie avec le VCU ou en téléchargement sur le site officiel de Haltech.
